燃氣緊急切斷閥規格尺寸

發布時間: 2011/11/10 點擊:

燃氣緊急切斷閥使用范圍：

防爆燃氣緊急切斷閥廣泛應用燃氣管網、加氣站，燃氣處理廠、能源、石化、電力、工業爐窯、與燃氣泄漏報警系統聯接，當工作現場出現燃氣或易燃易爆氣體泄露時，該防爆燃氣緊急切斷閥線圈瞬時通電，即可在1秒內快速切斷氣源，及時制止事故發生，處理完事故隱患后，需人工手動復位開啟閥門。

燃氣緊急切斷閥產品特點：

電磁閥關閉后在通電或斷電都不會自動開啟，需手動拉開，保持打開狀態，節能、安全；不銹鋼閥芯，性能穩定；瞬間通電、快速切斷；零泄漏。

燃氣緊急切斷閥技術參數：

通徑范圍：DN1～DN800

控制方式：常開式、常閉式

閥體材質：鑄鋼、不銹鋼

適用介質：燃氣、石油液化氣、油、各種液體或氣體等

壓力范圍：0-0.1MPa、1.6MPa、2.5MPa~35MPa

溫度范圍：-40℃、-10～+80℃、+200℃

防護性能：防塵、防爆、防水

電源電壓：DC12V、DC24V、AC110、AC220V

接線方式：接線座式；引線式；插頭式

連接方式：法蘭、焊接、內螺紋、外螺紋等

介質粘度：小于50C St(大于時需定制）

燃氣緊急切斷閥規格尺寸：

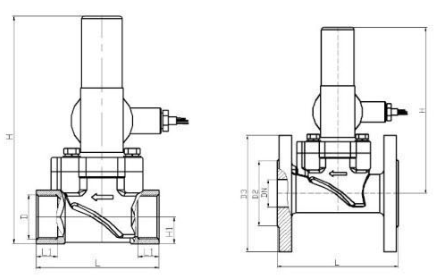

燃氣緊急切斷閥尺寸圖

公稱通徑	內螺紋				法蘭（單位mm）
公稱通徑	G螺紋	L	H	重量KG	L	H	D	K	N-D	重量KG
DN15	G1/2	70	185	2.8	100	175	φ95	φ65	4-φ14	4
DN20	G3/4	85	195	3	110	180	φ105	φ75	4-φ14	4.5
DN25	G1	95	205	3.3	125	190	φ115	φ85	4-φ14	5.5
DN32	G1-1/4	115	215	4	140	195	φ135	φ100	4-φ18	6.8
DN40	G1-1/2	130	225	4.8	150	205	φ145	φ110	4-φ18	7.7
DN50	G2	145	240	5	165	215	φ160	φ125	4-φ18	9.6
DN65					200	275	φ180	φ145	4-φ18	16.6
DN80					240	290	φ190	φ160	8-φ18	21.8
DN100					280	330	φ215	φ180	8-φ18	31.8
DN125					310	330	φ245	φ210	8-φ18	41.8
DN150					460	350	φ280	φ240	8-φ23	56.8
DN200					460	350	φ335	φ295	12-φ23	91.8
注：以上規格尺寸重量緊供參考、以實際到時貨為準、其它規格尺寸與本公司工作人員聯系
